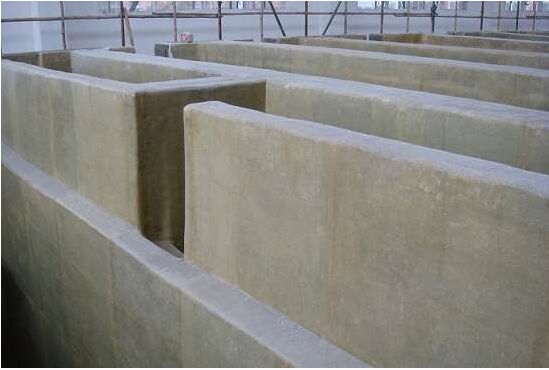

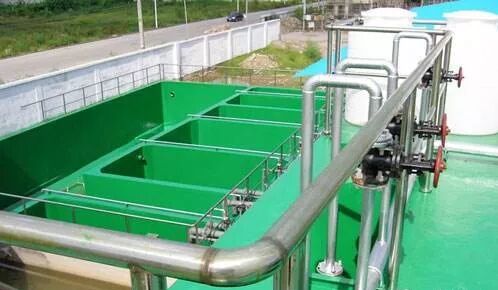

在碳钢、混凝土或其他基材表面制作玻璃钢防止基材在介质或环境作用下破坏或变质，称作“玻 璃钢防腐”。常用的玻璃钢防腐有：玻璃钢衬里、玻璃鳞片衬里、树脂胶泥砖板衬里、环氧自流平、 环氧粉末喷涂、基材表面包覆玻璃钢等。

1、CD130A19-85手糊法玻璃钢设备设计技术条件

2、HG20696-1999玻璃钢化工设备设计规定

3、CECS01：2004呋喃树脂防腐蚀工程技术规程

4、HG/T 20676—1990砖板衬里化工设备

5、HGJ 229-91 工业设备、管道防腐蚀工程施工及验收规范

6、HG/T 20679-1990 化工设备、管道外防腐设计规定

7、HG/T 3797-2005 玻璃鳞片衬里胶泥

8、HG/T 2640-2004 玻璃鳞片衬里施工技术条件

9、GB50212-2002 建筑防腐蚀工程施工及验收规范

10、GB/T 18369－2008《玻璃纤维无捻粗纱》

11、GB/T8237-2005 《纤维增强塑料用液体不饱和聚酯树脂》

12、GB/T13657 《双酚-A型环氧树脂》

13、GB/T1447-2005 纤维增强塑料拉伸性能试验方法

14、GB/T1449-2005 纤维增强塑料弯曲性能试验方法

15、GB/T2576-2005 纤维增强塑料树脂不可溶分含量试验方法

16、GB/T2577-2005 玻璃纤维增强塑料树脂含量试验方法

17、GB/T3854-2005 纤维增强塑料巴氏（巴柯尔）硬度试验方法

1、基材

主要指表面需要防腐的材料，基材的质量状况和材质决定防腐粘接材料的选型和玻璃钢防腐的质量。

2、过渡粘接层

主要用于玻璃钢与基材的粘接，保证玻璃钢与基材之间的剪切强度，混凝土和钢材表面常用材料有 环氧树脂、乙烯基树脂等。

3、树脂砂浆层

主要用于修补基材表面缺陷和提高玻璃钢防腐层的抗外载荷变形能力，树脂砂浆主要由树脂和填充 材料组成，常用填充材料有石英粉、瓷粉、滑石粉、气相二氧化硅、玻璃空心微珠等。

4、玻璃钢增强层

主要用于玻璃钢防腐层的增强和防渗漏的作用，提高玻璃钢防腐层的力学性能，保证满足现场工况 应力、应变要求。同时加强玻璃钢防腐层的防渗漏性能。

5、外保护层

主要用于抵抗外界环境及介质作用，通常由防渗层、富树脂层组成。起到防腐蚀、防渗漏作用。

玻璃钢防腐的组成材料是玻璃钢，具有玻璃钢的所有优点，通过科学合理的选材、工艺设计和 结构设计可以达到要求的技术指标，玻璃钢防腐的特点如下：

1）可设计性好：由于基体材料和增强材料的性能各不相同，玻璃钢可以通过合理的原材料选型、 调整玻璃钢组分比例、改变增强材料的铺设方式和科学的结构设计以满足不同的理化性能要求。

2）机械性能优良：玻璃钢的拉伸强度低于钢，高于球墨铸铁和混凝土，而比强度大约是钢的3倍， 球墨铸铁的10倍，混凝土的25倍。抗冲击性能优良，落锤重量1.5kg在冲击高度1600mm下不 损坏。

3）耐化学腐蚀：通过合理的原材料选型和科学的厚度设计，玻璃钢防腐在酸、碱、盐、有机溶剂 环境中长期使用。

4）耐热耐寒性能好：普通玻璃钢使用温度一般为-40～70℃，若选用特种树脂或加入抗紫外线吸收 剂，产品应用的环境温度-60~300℃，同时还能抵抗阳光长期照射。

5）具有良好的保温性能：由于玻璃钢产品是由高分子材料和增强材料复合而成，具有导热系数低 的特点；室温下为:0.3～0.4KW/M.H.℃,只有金属的1/100～1/1000,是优良的绝热材料，因此温差较 小的情况下（50℃以下）不需要作特殊的保温，就能达到很好的保温效果。

6）热膨胀系数小：由于玻璃钢热膨胀系数小（2.0×10-5/℃），可在地表、地下、架空、海底、高寒、 沙漠、冰冻、潮湿、酸碱等各种恶劣条件下正常使用。

7）轻质高强安装简便：比重仅为钢、铸铁的1/4—1/5，混凝土的2/3。玻璃钢容器重量大约占同规 格钢制容器的1/4。因此，装卸方便，易于安装。

8）电绝缘性能优良：玻璃钢材料是优良的绝缘材料，用来制造绝缘体。高频下仍能保护良好的介电性。微波透过性良好；适应使用于输电、电信线路密集区和多雷区。

9）施工工艺性能优良：玻璃钢在固化成型前，由于树脂的流动性，可以采用不同的成型方法，方 便地加工成所需要的形状；这一特点最适合大型、整体和结构复杂的设备施工要求。根据环境情况 可以现场施工。
